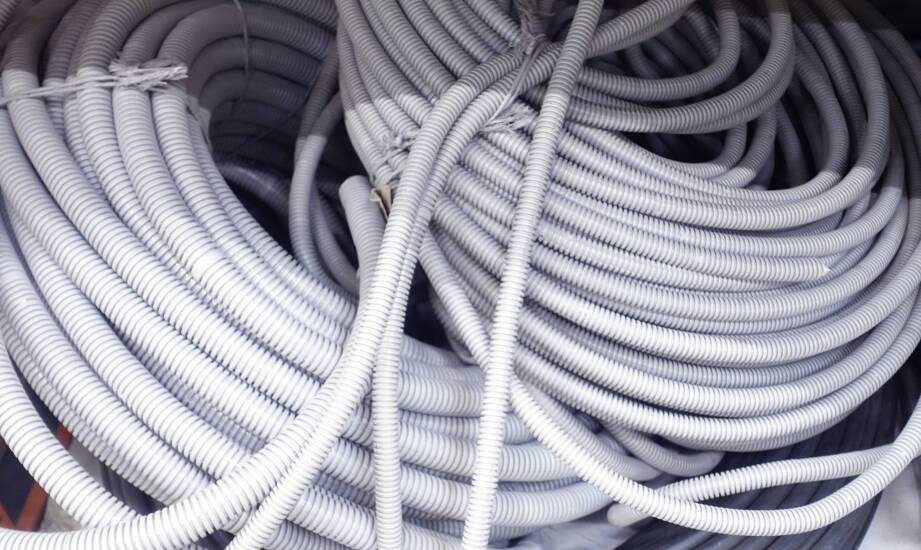

Jak dobrać osłonę kablową o profilu karbowanym do trudnych warunków pracy

W zakładach produkcyjnych kable i przewody rzadko pracują w sterylnym otoczeniu. Wibracje potężnych maszyn, agresywne opary chemiczne czy skrajne wahania temperatur to zjawiska, z którymi instalacje stykają się każdego dnia. W takich warunkach elastyczna osłona stanowi pierwszą linię obrony przed uszkodzeniami mechanicznymi i przyspieszoną degradacją izolacji. Dobór odpowiedniego materiału zapobiega niebezpiecznym zwarciom, które w środowisku przemysłowym oznaczają niezwykle kosztowne przestoje całej linii montażowej. Obliczenie średnicy przewodu stanowi tu zaledwie punkt wyjścia dla inżyniera projektującego trasę. Przyjmuje się, że wewnętrzny wymiar pancerza powinien być od 1,5 do 3 razy większy niż suma przekrojów ukrytych w nim kabli. O ciągłości działania decyduje jednak precyzyjne dopasowanie właściwości fizykochemicznych osłony do charakterystyki stanowiska pracy.

Przeczytaj również: Rodzaje hydroizolacji dachu: materiały i techniki stosowane w branży

Analiza zagrożeń środowiskowych na stanowisku pracy

Przed stworzeniem finalnego projektu układu zasilania należy dokładnie przeanalizować ruch wiązki kablowej, amplitudę temperatur oraz stałą ekspozycję na chemikalia. W zautomatyzowanych gniazdach produkcyjnych i na ramionach robotów kable ulegają nieustannemu zginaniu we wszystkich płaszczyznach. Wymaga to zastosowania materiałów, które nie ulegną zmęczeniu strukturalnemu nawet po tysiącach cykli pracy. Odpowiednio dobrane Rury karbowane skutecznie separują delikatne wiązki miedziane od destrukcyjnego wpływu otoczenia. W maszynach ciężkich i piecach hutniczych standardem są drastyczne skoki temperatur, często w przedziale od -50°C do nawet +190°C. Dodatkowo w halach zajmujących się obróbką skrawaniem w powietrzu stale unosi się inwazyjna mgła olejowa. Z kolei instalacje prowadzone na zewnątrz budynków produkcyjnych mierzą się z silnym promieniowaniem UV oraz osadzającym się pyłem, co z czasem przyspiesza kruszenie się standardowych tworzyw sztucznych.

Przeczytaj również: Wykrywanie przecieków w rurach podziemnych przy użyciu geofonu - szybka i precyzyjna metoda

Wymagania środowiskowe przekładają się bezpośrednio na konkretne parametry fizyczne. Elastyczna geometria karbów umożliwia uzyskanie statycznego promienia gięcia od 60 mm i dynamicznego do 240 mm. Taki parametr znacznie ułatwia bezpieczne poprowadzenie instalacji w wyjątkowo ciasnych przestrzeniach korpusów maszynowych i wzdłuż rynien kablowych. Odporność na uszkodzenia uderzeniowe i przypadkowe zgniatanie wyraża się siłą ściskania, która w wymagających warunkach przemysłowych wynosi od 320 do 1250 N. Jeśli głównym priorytetem jest ochrona przewodów przed rozpuszczalnikami i ropopochodnymi smarami, inżynierowie najczęściej sięgają po poliamid PA12. Tworzywa takie jak polipropylen i modyfikowany polietylen gwarantują natomiast bardzo wysoką barierowość dla promieni słonecznych i wilgoci atmosferycznej.

Przeczytaj również: Jak nowoczesne ogrodzenia panelowe mogą zwiększyć prywatność na Twojej działce?

Wymagania branżowe wobec systemów zarządzania okablowaniem

Każdy sektor przemysłu stawia przed osłonami nieco inne wyzwania konstrukcyjne i certyfikacyjne. W elektronice oraz automatyce przemysłowej priorytetem jest skuteczna ochrona cienkich splotów przed przecieraniem wewnątrz szaf sterowniczych. Tworzywa takie jak klasyczny poliamid PA6 służą tam do budowy bezpiecznych i uporządkowanych kanałów w panelach kontrolnych. Przemysł lotniczy kieruje się z kolei bezwzględną redukcją masy sprzętu oraz rygorystycznym bezpieczeństwem pożarowym. Specjalistyczne pancerze pokładowe muszą charakteryzować się całkowitym brakiem emisji toksycznych dymów i pełną zgodnością z normą EN 45545. Firmy takie jak Skład Techniczny pomagają w prawidłowym skompletowaniu systemów zarządzania kablami, które spełniają tak rygorystyczne procedury. Uporządkowanie tras przesyłowych i czytelny druk termotransferowy oznaczeń znacznie przyspieszają późniejszą diagnostykę elektroniki lotniczej.

Zupełnie inaczej wygląda specyfika motoryzacji ciężkiej oraz produkcji maszyn rolniczych i budowlanych. Dominują tam ekstremalne wibracje silników, uderzenia kamieni i stałe zalewanie podzespołów płynami eksploatacyjnymi. Taka kombinacja wymusza stosowanie grubościennych wariantów poliamidowych, a czasami nawet konstrukcji dodatkowo wzmocnionych oplotem stalowym, aby z powodzeniem utrzymać klasę szczelności IP67. Przy projektowaniu całego układu należy jednak myśleć strategicznie o przyszłym utrzymaniu ruchu. W miejscach często poddawanych modernizacjom znacznie ważniejszy okazuje się szybki dostęp do wiązki niż pancerna grubość ścianki izolatora. Konstrukcje wyposażone we wzdłużne rozcięcie pozwalają na bezproblemową wymianę uszkodzonego przewodu sygnałowego bez konieczności kosztownego demontażu całej trasy.

Spójność projektu instalacji a długa żywotność produkcji

Skuteczne zabezpieczenie infrastruktury przesyłowej wynika z bardzo dokładnego przeanalizowania warunków otoczenia, sposobu fizycznego prowadzenia tras oraz harmonogramu przyszłych konserwacji. Projektant instalacji musi zawsze uwzględnić pełne spektrum czynników mechanicznych i chemicznych, z którymi dana maszyna spotka się podczas wieloletniej eksploatacji. Świadome zmapowanie wszystkich zagrożeń produkcyjnych pozwala dobrać odpowiedni materiał o wystarczającej twardości i odporności środowiskowej. Brak takiego przygotowania na wczesnym etapie często prowadzi do pękania opon kablowych, co w skrajnych przypadkach kończy się pożarem na hali. Systematyczna ocena środowiska pracy i właściwe odseparowanie przewodów od czynników zewnętrznych minimalizują ryzyko nieplanowanych usterek i zdecydowanie ułatwiają przeprowadzanie okresowych przeglądów technicznych.
